Advanced Tiny Industrial System with SMARC Intel® Apollo Lake family processor
Advanced Tiny Industrial System with SMARC Intel® Apollo Lake family processor

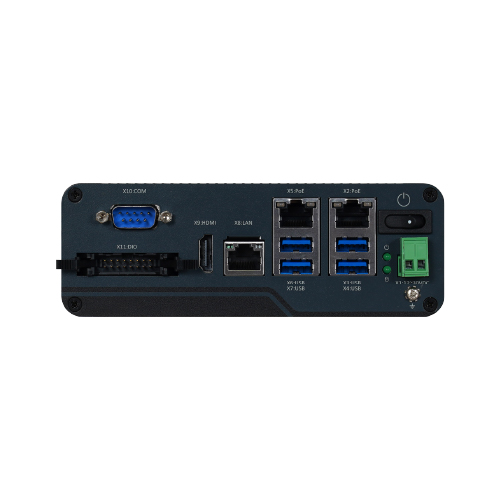

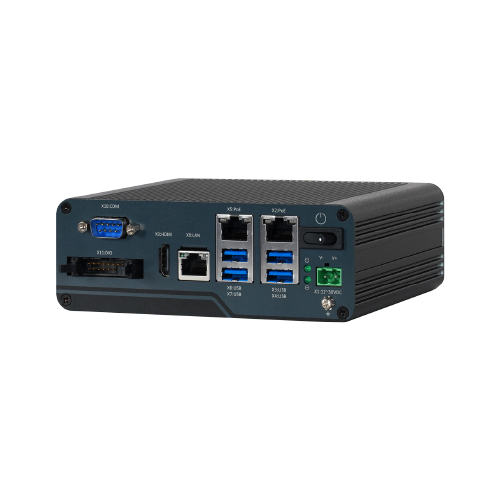

Intel® Apollo Lake ファミリ プロセッサを搭載した高度な小型産業用システム、ATIS-S1301 コンパクト産業用コンピュータ システムのサイズは 116 mm (L) x 150 mm (W) x 52 mm (D) で、ギガビット PoE+ ポート 2 個、ギガビット PoE+ ポート 1 個などのさまざまな IO インターフェイスを提供します。 1G LANポート、2x USB 3.0、2x USB 2.0、1x HDMI、1x COMポート。産業オートメーションなどのアプリケーションでデータの収集と移行、エッジ コンピューティング、または通信タスクを実行する必要がある場合でも、ATIS-S1301 はそれ以上のタスクを処理できます。
| General | |
|---|---|
| CPU | Dual or quad-core Intel Atom® E3900 Series or Pentium® N4200 or Celeron® N3350 Processor SoC |
| Memory | On Board LPDDR4 up to 8GB, 2133 MT/s |
| Mass Storage | eMMC 5.0 onboard flash 32GB, optional up to 256 GB 1x M.2 M key 2242 SATA Storage |
| Power Input | Standard: 12-30 VDC |
| Operation System | Windows® 10 IoT Enterprise LTSC 21H2 (64bit) Linux Yocto Warrior v2.7.1 (kernal 4.14) |
| Basic I/O Interface | |
| Power Connector | 1x 2-Pin Terminal Block |
| Ethernet Port | 2x 10/100/1000 Mbps (Intel® i210) with PoE+ PSE 1x 10/100/1000 Mbps (Intel® i226) |
| PoE Capability | In compliant with IEEE 802.3at PSE, 15W per port |
| USB | 2x USB 3.0 2x USB 2.0 |
| Display | 1x HDMI 1.4 up to 4096 x 2160 @ 30Hz |
| Isolated DIO | 6x DI, 6x DO (24V) |
| Serial port | 1x RS-232 with DB9 connector |
| Expansion | 1x M.2 M key 2242 SATA |
| EMC Standard | |
| EMC Standard | CE (EN55035, EN55032), FCC Class B |
| Environmental | |
| Storage Temperature | -25 °C ~ 85 °C |
| Operating Temperature | -20°C ~ 50°C @ 5~85% RH |
| Relative Humidity | 5 %~ 95 % (non-condensing) |
| Vibration | 1G, with DIN-Rail (EN 60068-2-6) |
| Shock | 15g with 11 ms impulse length, 18 shocks DIN-Rail (EN 60068-2-27) |
| Mechanical | |
| Dimension | 116mm (L) x 150mm (W) x 52 mm (H) |
| Net Weight | 1 KG |
| Optional Accessories | |
| Power Adaptor | 2-pin Connector, 60W, 24V/2.5A |
| Mounting Kit | DIN-Rail Kit Wall Mount Kit |
