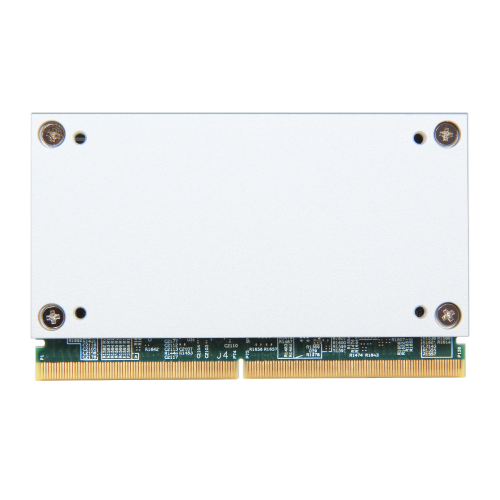

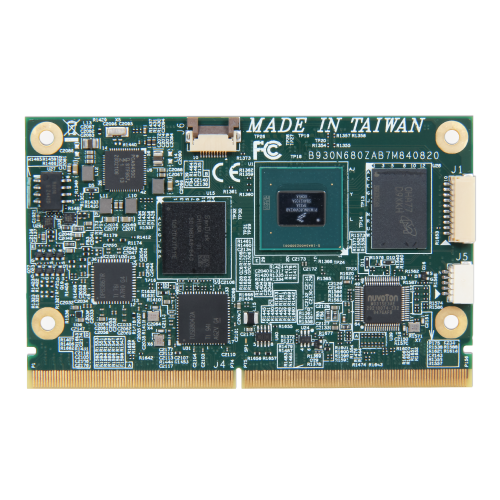

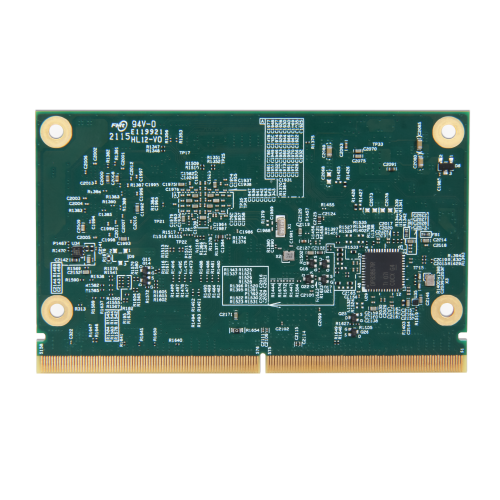

NXP i.MX 8M Plus シリーズプロセッサーを搭載した SMARCTM モジュール
SMARC TM Module with NXP i.MX 8M Plus family processor
PSMC-M840 SMARC 2.1 モジュールは、NXP i.MX 8M Plus アプリケーション プロセッサを使用して設計されています。高いグラフィック パフォーマンスを特徴とする強力な NXP i.MX 8M Plus 統合 GPU。マルチメディア機能には、ビデオ エンコード (h.265 を含む) とデコード、3D/2D グラフィック アクセラレーション、複数のオーディオおよび音声機能が含まれます。デュアル画像信号プロセッサ (ISP) と 2 つのカメラ入力により、効果的な高度なビジョン システムを実現します。デュアル CAN FD および Time Sensitive Networking (TSN) を備えたデュアル ギガビット イーサネットによってサポートされる堅牢な制御ネットワーク。 PSMC-M840 は、-40°C ～ 85°C の拡張動作温度範囲もサポートしています (オプション)。認定された産業グレードのコンポーネントで構築された PSMC-M840 SMARC 2.1 モジュールは、オートメーション、セキュリティ、輸送、およびさまざまな過酷な環境におけるアプリケーションに理想的なビルディング ブロックです。
| General | |
| CPU | NXP i.MX 8M Plus Quad LITE/ Quad Processor i.MX 8M Plus Quad, 4 cores, 800 MHz, 512 KB L2 cache, 1.6GHz i.MX 8M Plus Quad LITE, 4 cores, 800 MHz, 512 KB L2 cache, 1.8GHz |
| Memory | Onboard 2G| 4G| 6G LPDDR4 with 4000 MT/s Dual memory channel, 32bit |
| Storage | Support onboard eMMC 5.1 flash up to 256GB |
| Boot Loader | u-Boot boot loader |
| Display Output | LVDS Dual-channel up to 1080p60 HDMI 2.0a up to 1080p60 MIPI-DSI 4-Lane up to 1080p60 |
| Camera | 1x MIPI-CSI 4-lanes 1x MIPI-CSI 2-lanes |
| Audio | 2x I2S |
| Ethernet | 2x 10/100/1000 GbE |
| I/O Interfaces | |
| PCIe | 1x PCIe Gen3 single la |
| USB | 2x USB3.0, 2x USB 2.0, 1x USB2.0 OTG |
| SDIO | 1x SDIO |
| Serial | 2x SPI, 4x I2C, 4x UART (2x 2 wires, 2x 4 wires), 2x CAN-FD, 14x GPIO |
| Serial | 2x RJ45 COM port (RS-232/422/485) |
| Video | |
| GPU Feature Support | GC7000UL (2 shaders) | GC520 2D acceleration OpenVG 1.1OpenGL ES 1.1, 2.0, 3.0, OpenCL 1.2 | HW video decoding HEVC/H.265/ AVC/H.265/ VP9/ VP8 | Encoding HEVC/H.264/ AVC/H.265 |
| Mechanical and Environmental | |
| Form Factor | SMARCTM 2.1 |
| Dimension | SMARC module, 82 mm x 50 mm (3.23” x 1.97”) |
| Operating Temperature | Commercial: 0°C to +70°C, w/ 0.5m/s airflow Industrial: -40°C to +85°C, w/ 0.5m/s airflow |
| Humidity | 0-95% RH, non-condensing |
| Power | |
| Standard Input | 5V DC ±5% |
| Board Support Package | |
| Board Support Backage | Linux Yocto (5.4.70-2.3) By project request: Android, Vxworks |
